Кислородно-обогащённая печь бокового дутья описание

Конструкция кислородно-обогащённой печи бокового дутья типа RE — результат многолетних исследований и разработок, проводимых экспертами компании совместно со специалистами Центрально-Южного университета и цветной металлургии. Команда разработчиков обладает обширным опытом в цветной металлургии. Первый патент на технологию кислородно-обогащённой печи бокового дутья был получен Лю Вэй, основателем компании, в 2014 году. С тех пор компания непрерывно занимается инновациями и разработками, отвечая на меняющиеся потребности отрасли. Технологический процесс и конструкция печи постоянно совершенствовались, в результате чего было получено более 40 патентов.

Кислородно-обогащённая печь бокового дутья играет важнейшую роль во многих отраслях промышленности, и этот тип печей привлёк значительное внимание благодаря своей выдающейся производительности. Она стала настоящим прорывом не только с точки зрения экономической выгоды, но и в отношении защиты окружающей среды, энергосбережения, эффективности, безопасности и стабильности. За последнее десятилетие её популярность только возросла: вновь построенные плавильные заводы широко используют этот тип печей.

OESBF означает процесс кислородно-обогащённой плавки с нижним дутьём (Oxygen Enriched Bottom Blowing Smelting Process) — метод, используемый в металлургии для повышения эффективности процесса плавки. Эта технология предполагает вдувание кислорода в расплавленный металл со дна печи, что улучшает общую кинетику реакций и эффективность плавки. Процесс кислородно-обогащённой плавки с нижним дутьём применяется для производства высококачественной стали и других металлов с большей точностью и меньшими затратами.

Настройте кислородно-обогащённую печь бокового дутья под ваше сырьё

Загрузите химический анализ вашего сырья и укажите требуемую суточную производительность, целевые продукты, доступное топливо, условия существующего завода и пределы выбросов. Наши инженеры порекомендуют подходящую конфигурацию печи и вспомогательных систем.

Запросить конфигурацию и расчёт стоимости OESBF

Вы получите предварительные размеры печи, рекомендации по технологической схеме, состав вспомогательного оборудования, технические параметры и ориентировочную стоимость.

Технические характеристики

Параметр	Диапазон
Суточная производительность	120 – 1200 тонн
Рабочая температура	1100 – 1500°C
Тип печи	Бокового дутья, с кислородным обогащением
Варианты топлива	Уголь, кокс, природный газ или смешанное топливо
Варианты восстановителей	Углеродные источники, включая уголь, кокс, древесный уголь
Автоматизация	Полное управление DCS, поддержка удалённой промышленной сети
Экологический контроль	Котёл-утилизатор + очистка дымовых газов, запылённость < 50 мг/нм³
Срок службы	Печь: 10–15 лет; медные компоненты: 5–7 лет
Интервал технического обслуживания	6–12 месяцев (в зависимости от режима эксплуатации)

Производительность в сутки: 120ton~1200ton

Конструктивные особенности

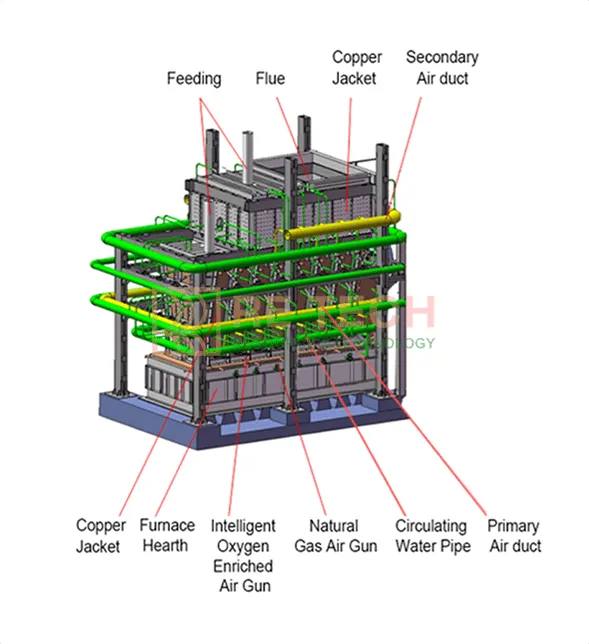

Конструкция кислородно-обогащённой печи бокового дутья

Конструкция медной рубашки и медного сопла

Конструкция лещади печи

Уникальная конструкция дымохода и котла-утилизатора

Высокая степень автоматизации

Запатентованная конструкция всей печи: при той же площади большая производительность, экономия капитальных вложений в строительство печи и гражданское строительство.

Запатентованная конструкция медной рубашки и медного сопла, длительный срок службы всей печи, меньше требований к техническому обслуживанию

Запатентованная конструкция лещади печи, более длительный срок службы.

Уникальная конструкция дымохода и котла-утилизатора обеспечивает пребывание дымовых газов в зоне высоких температур не менее 2 секунд, в результате чего диоксины и угарный газ полностью сгорают, что снижает содержание диоксинов в дымовых газах и уменьшает запылённость.

Высокая степень автоматизации: все операции по загрузке, распределению газа, контролю состояния печи, контролю дымовых газов и последующие природоохранные объекты управляются системой DCS в центральном диспетчерском пункте; система оснащена удалённым промышленным шлюзом, что позволяет осуществлять дистанционное и мобильное управление.

Почему стоит выбрать кислородно-обогащённую печь бокового дутья RE?

Энергоэффективность и экономия затрат: передовая кислородно-обогащённая плавка снижает расход топлива до 25%, значительно уменьшая эксплуатационные расходы.

Экологичность: оптимизированная конструкция дымохода обеспечивает полное сгорание вредных газов, снижая выбросы диоксинов и пыли.

Высокое извлечение металла: до 98% извлечения металла при минимальном остаточном содержании свинца или меди в шлаке.

Гибкость эксплуатации: возможность использования различных видов топлива и восстановителей, что позволяет оптимизировать затраты с учётом региональной доступности.

Безопасность и автоматизация: полностью автоматизированное управление DCS с удалённым мониторингом обеспечивает безопасную работу при минимальном ручном вмешательстве.

Patents

Results / Patents

Type

Application Number

Status

Patent Number

Кислородная фурма печи бокового дутья и печь бокового дутья

Полезная модель

2021225608609

Период правовой охраны

CN216080947U

Печь бокового дутья для плавки в обогащённой кислородом расплавленной ванне
