Описание системы дробилки для аккумуляторов

RE TECH в контексте систем дробилок для аккумуляторов — это производитель, специализирующийся на технологиях переработки. Мы предлагаем передовые решения для дробления и сортировки аккумуляторов, направленные на извлечение ценных материалов с соблюдением экологических требований.

Стандартная производительность этой дробилки для аккумуляторов и системы сортировки составляет 100 000 тонн аккумуляторов в год; в качестве сырья используются отработанные свинцовые аккумуляторы (содержание кислоты 10%). Аккумуляторы проходят предварительное дробление для удаления кислоты, затем вторичное дробление, виброгрохочение, гидросепарацию, удаление тяжёлых металлов и водное разделение. В результате получаются конечные продукты: свинцовая паста, свинцовая решётка, полипропилен и тяжёлый пластик. Система кислой воды завода представляет собой замкнутый контур с контролем pH и системой сброса.

Предварительное дробление: Аккумуляторы сначала измельчают для удаления кислоты. Этот этап помогает отделить кислоту от компонентов аккумулятора.

Вторичное дробление: После удаления кислоты аккумуляторы подвергаются вторичному дроблению для дальнейшего разложения материалов.

Виброгрохочение: Этот процесс включает разделение материалов разного размера с помощью вибрационных грохотов.

Гидросепаратор: Гидросепаратор используется для дальнейшего разделения по плотности, что позволяет отделять такие материалы, как свинцовая паста, свинцовые решётки, полипропилен и тяжёлый пластик.Каково назначение гидросепаратора?

Удаление тяжёлых металлов: Этот этап необходим для извлечения тяжёлых металлов, таких как свинец, из материалов.

Водное разделение: Отделение воды от обработанных материалов, обеспечивающее сухость конечных продуктов и их готовность к дальнейшей переработке.

Система кислой воды завода: Система спроектирована как замкнутый контур с контролем pH, обеспечивающий надлежащее управление кислой водой в соответствии с экологическими нормами перед сбросом.

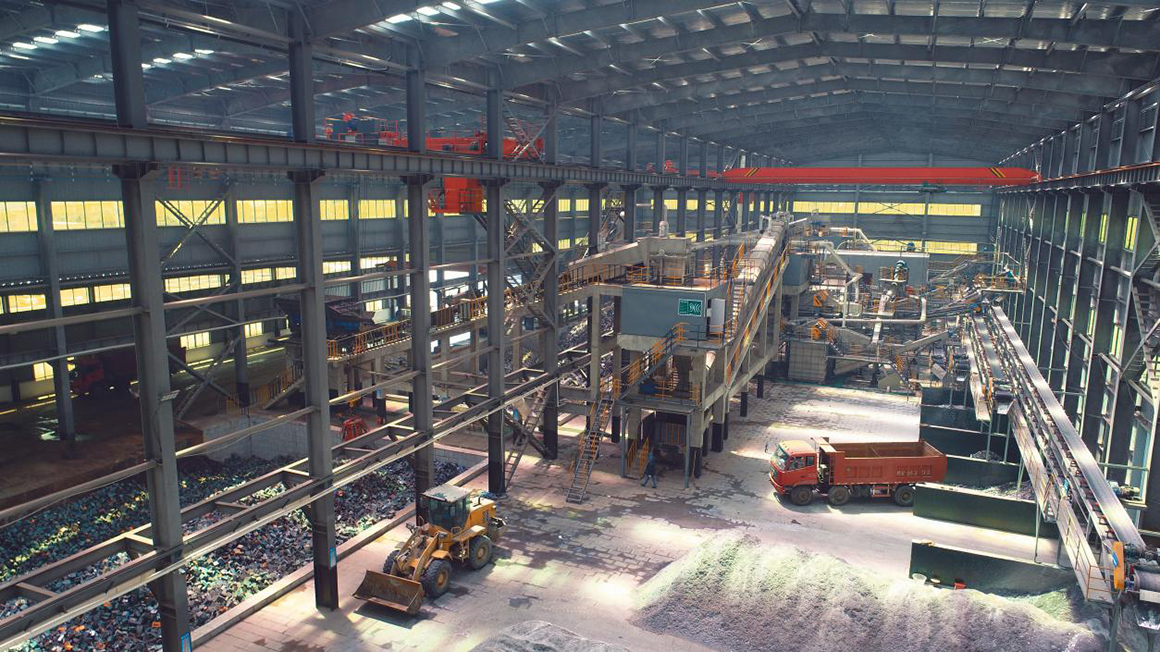

Система дробления и сортировки аккумуляторов

Основные технические параметры системы дробилки для аккумуляторов

Ёмкость перерабатываемых аккумуляторов в час	20 т/ч с учётом кислоты
Производительность по полипропилену и степень извлечения	5000 т/год, 99%
Степень извлечения свинца	98,5%
Производительность по тяжёлому пластику	1000 т/год
Производительность по свинцовой решётке	300 000 т/год
Производительность по свинцовой пасте	400 000 т/год

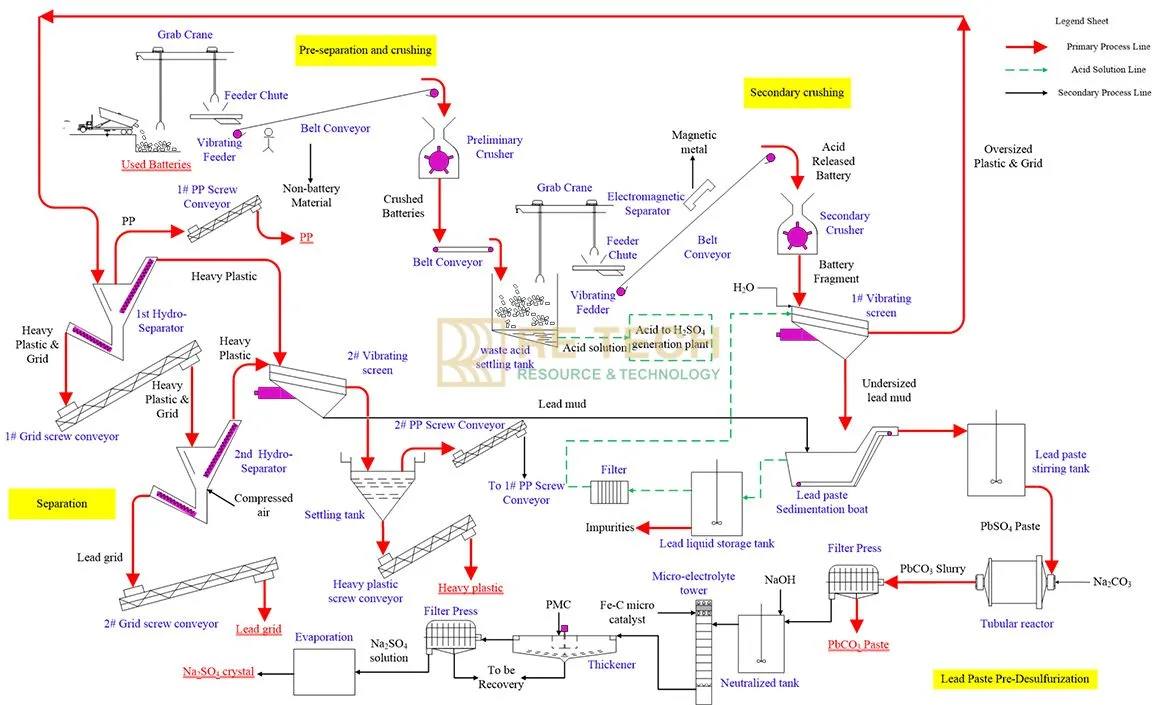

Технологическая схема системы дробилки для аккумуляторов

Производительность: 5t/h,10t/h,15t/h, 20t/h

Почему стоит выбрать систему дробления и сортировки аккумуляторов RE

Технологический процесс высокого уровня

Подача и предварительное дробление → удаление кислоты

Вторичное дробление → разложение компонентов аккумулятора

Виброгрохочение → разделение по размеру

Гидросепарация / сортировка по плотности → разделение свинцовой пасты, свинцовых решёток, полипропилена и тяжёлого пластика

Водное разделение и сушка → подготовка конечных продуктов

Замкнутая система обработки кислой воды → соответствие экологическим нормам и безопасный сброс

Заявление о сертификации и соответствии

Наша система дробления и сортировки аккумуляторов разработана в соответствии с международными экологическими стандартами и стандартами безопасности. Замкнутая обработка кислой воды, циклический технологический процесс и контроль тяжёлых металлов обеспечивают соблюдение требований к обращению с опасными отходами.

Применение / Варианты использования

Переработка автомобильных свинцово-кислотных аккумуляторов (аккумуляторы легковых автомобилей, вилочных погрузчиков, промышленных транспортных средств)

Переработка промышленных аккумуляторных батарей и ИБП

Центры управления отходами аккумуляторов, ищущие соответствующие нормам решения по переработке

Предварительная подготовка для плавильных и рафинировочных заводов, извлекающих свинец или пластик из отходов аккумуляторов

Описание основного оборудования системы дробилки для аккумуляторов

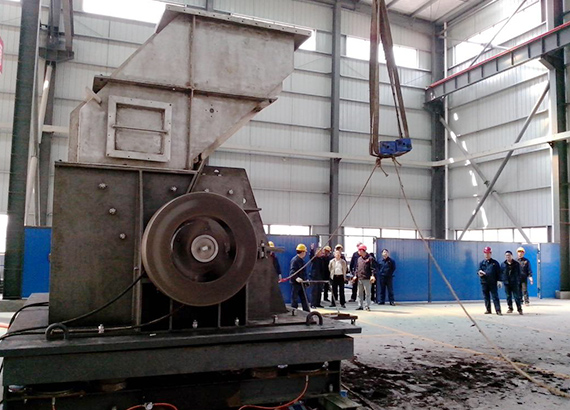

Молотковая дробилка для аккумуляторов

Дробилка измельчает аккумуляторы на фрагменты размером примерно 80×50 мм.

Принцип работы молотковой дробилки для аккумуляторов

Система дробления и сортировки аккумуляторов

Рис. 3-4 Молотковая дробилка для аккумуляторов

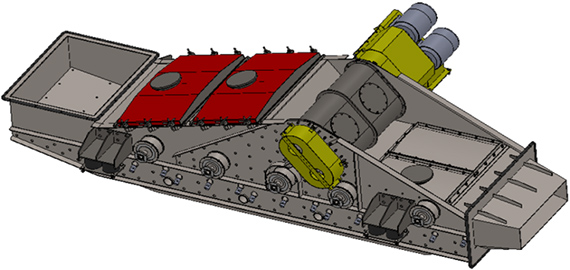

Вибрационный грохот

Основной вибрационный грохот отделяет свинцовый шлам как подрешётный продукт, а свинцовую решётку, полипропилен и тяжёлый пластик промывает водой как надрешётный продукт.

Система дробления и сортировки аккумуляторов

Рис. 3-5 Основной вибрационный грохот

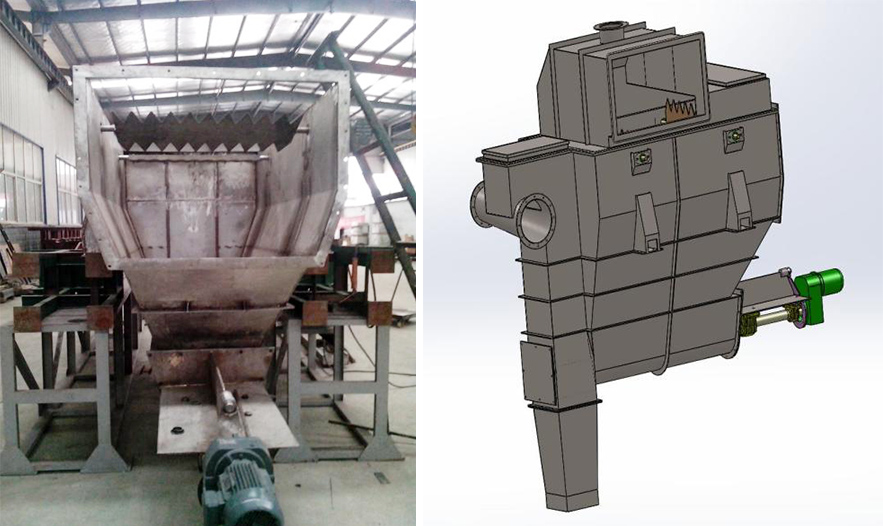

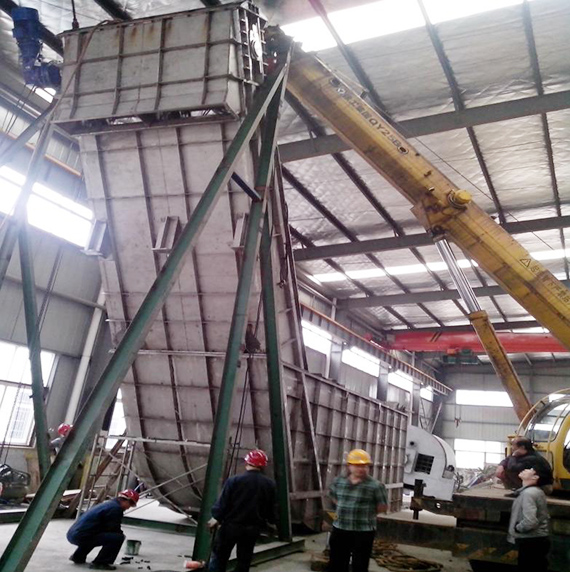

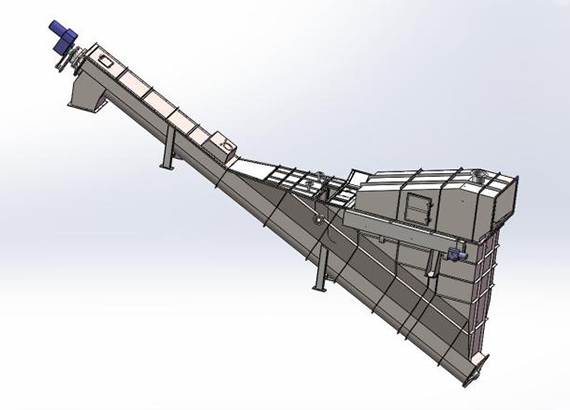

Гидросепаратор

Свинцовая решётка, полипропилен и тяжёлый пластик разделяются по разной удельной массе и всплытию в гидросепараторе.

Система дробления и сортировки аккумуляторов

Рис. 3-7 Гидросепаратор

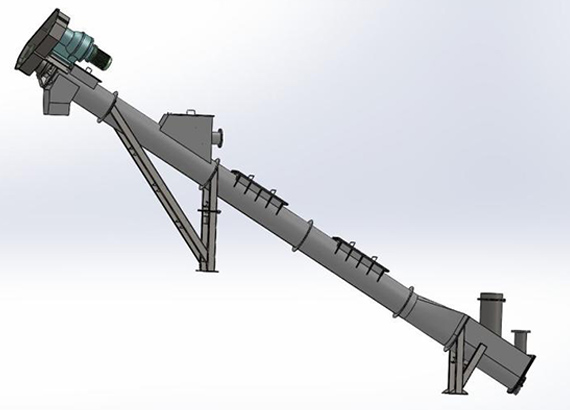

Винтовой конвейер

Установлены 5 винтовых конвейеров: конвейер свинцовой решётки №1, конвейер свинцовой решётки №2, конвейер полипропилена №1, конвейер полипропилена №2 и конвейер тяжёлого пластика.

Конвейер свинцовой решётки №2 транспортирует свинцовую решётку со дна второго гидросепаратора в накопительный силос.

Система дробления и сортировки аккумуляторов

Рис. 3-8 Конвейер свинцовой решётки

Система дробления и сортировки аккумуляторов

Рис. 3-10 Конвейер тяжёлого пластика

Конвейер тяжёлого пластика транспортирует тяжёлый пластик в накопительный силос. В середине конвейера имеется ещё одно разгрузочное отверстие, через которое выгружается полипропилен.

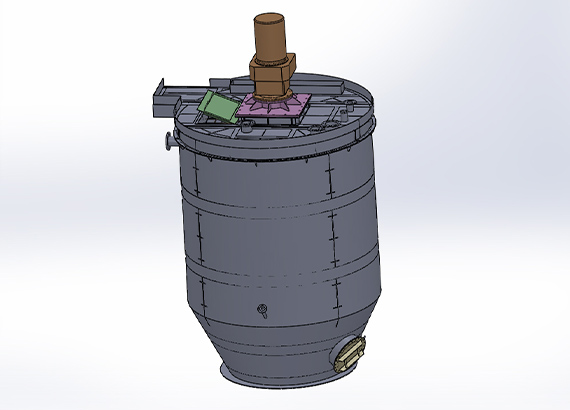

Установка осаждения свинцовой пасты (большая секция)

Свинцовая паста с первичного и вторичного вибрационных грохотов агломерируется флокулянтом в этой отстойной секции. Имеется кислотомер, который подаёт сигнал и добавляет воду при содержании кислоты более 5%. Плотность раствора H₂SO₄ (5%) составляет 1,032 г/мл при 20°C. Плотность всей суспензии составляет 1–1,03 г/мл, что благоприятно для последующего водного разделения.
